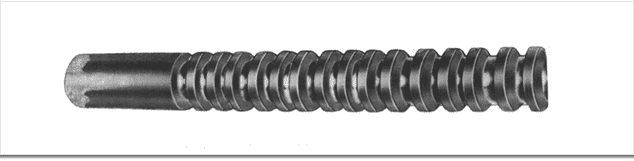

Протяжки и прошивки за кръгли отвори

Необходими данни:

1. Номинален размер и гранично отклонение на отвора преди протегляне – a

2. Номинален размер и гранично отклонение на отвора след протегляне – D

3. Дължина на протегляне – L

4. Материал – марка, твърдост по Бринел и якост на опън

5. Тип на машината – модел, хоризонтална или вертикална

6. Тягово усилие на машината – Pmax

7. Максимален ход на машината – Lmax

8. Начин на захващане на протяжката към машината

9. Дължина до първия зъб на протяжката – l

10. Вид на охлаждащата течност при протегляне


Обща дължина от 200 мм до 1400 мм.

Външен диаметър от 20 до 130 мм.

Дължина на режещата част до 1000 мм.

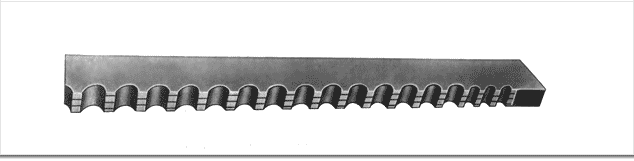

Необходими данни:

1.Номинален размер и гранично отклонение на широчината на шпонковия канал-b

2. Номинален размер и гранично отклонение на диаметъра на отвора – d

3. Номинален размер и гранично отклонение на дълбочината на канала – d + t1

4. Дължина на протегляне – L

5. Материал – марка, твърдост по Бринел и якост на опън

6. Тип на машината – модел, хоризонтална или вертикална

7. Тягово усилие на машината – Pmax

8. Максимален ход на машината – Lmax

9. Начин на захващане на протяжката към машината

10. Дължина до първия зъб на протяжката – l

11. Вид на охлаждащата течност при протегляне


Според формата на тялото и предназначението си протяжките се изработват в четири типа:

I. – с удебелено тяло – за общото машиностроене

II. – с удебелено тяло – за инструменталното производство

III. – с нормално тяло – за общото машиностроене

IV. – с нормално тяло – за инструменталното производство



В зависимост от типа на машината,протяжките се изработват в две изпълнения:

Изпълнение А – с къса захващаща част

Изпълнение В – със дълга захващаща част

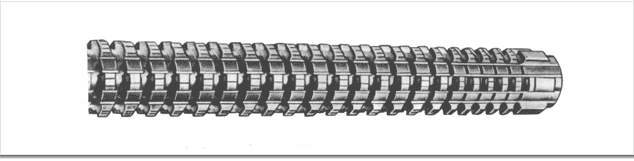

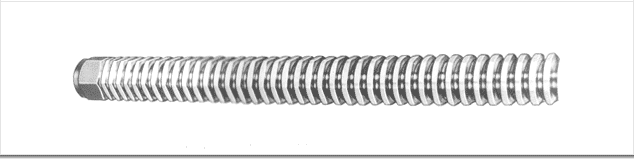

Необходими данни:

1. Номинален размер и гранично отклонение на отвора преди протегляне – d

2. Номинален размер и гранично отклонение на отвора след протегляне – D

3. Номинален размер и гранично отклонение на широчината на шлицевия канал

на отвора – В

4. Големина на фаската – номинална стойност и допуск

5. Фасъчен ъгъл

6. Брой шлицеви канали – n

7. Дължина на протегляне – L

8. Материал – марка, твърдост по Бринел и якост на опън

9. Тип на машината – модел, хоризонтална или вертикална

10. Тягово усилие на машината – Pmax

11. Максимален ход на машината – Lmax

12. Начин на захващане на протяжката към машината

13. Дължина до първия зъб на протяжката – l

14. Вид на охлаждащата течност при протегляне


Обща дължина от 200 до 1400 мм

Външен диаметър от 20 до 125 мм

Вътрешен диаметър на протяжката – не по-малък от 18 мм

Дължина на режещата част – до 950 мм

Необходими данни:

1. Номинален размер и гранично отклонение на отвора преди протегляне – d

2. Номинален размер и гранично отклонение на отвора след протегляне – D

3. Модул – m

4. Брой на зъбите – z

5. Ъгъл на зацепление – Lg

6. Широчина на шлицевите канали на детайла, мерена по дъга

на делителната окръжност – номинална стойност и гранични отклонения

7. Дължина на протегляне – L

8. Материал – марка, твърдост по Бринел и якост на опън

9. Тип на машината – модел, хоризонтална или вертикална

10. Тягово усилие на машината – Pmax

11. Максимален ход на машината – Lmax

12. Начин на захващане на протяжката към машината

13. Дължина до първия зъб на протяжката – l

14. Вид на охлаждащата течност при протегляне



Обща дължина от 500 до 1200 мм

Външен диаметър от 20 до 130 мм

Вътрешен диаметър на протяжката – не по-малък от 18 мм

Ъгъл на изходния контур 30о

Модул: 1,25; 1,5; 2; 2,5; 3,4

Дължина на режещата част – до 1000 мм

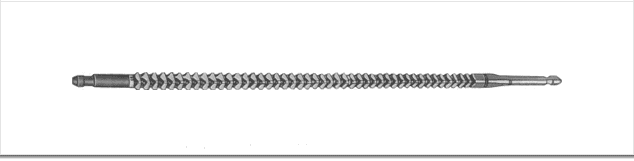

Необходими данни:

1. Номинален размер и гранично отклонение на отвора преди протегляне – d

2. Номинален размер и гранично отклонение на отвора след протегляне – D

3. Номинален размер и гранично отклонение на широчината на квадрата /отвора на гаечен ключ/ - S

4. Дължина на протегляне – L

5. Материал – марка, твърдост по Бринел и якост на опън

6. Тип на машината – модел, хоризонтална или вертикална

7. Тягово усилие на машината – Pmax

8. Максимален ход на машината – Lmax

9. Начин на захващане на протяжката към машината

10. Дължина до първия зъб на протяжката – l

11. Вид на охлаждащата течност при протегляне


Обща дължина до 1450 мм

Дължина на режещата част до 1000 мм

Необходими данни:

1. Номинален размер и гранично отклонение на отвора преди протегляне – d

2. Номинален размер и гранично отклонение на отвора след протегляне – D

3. Номинален размер и гранично отклонение на широчината на квадрата /отвора на гаечен ключ/ - S

4. Дължина на протегляне – L

5. Материал – марка, твърдост по Бринел и якост на опън

6. Тип на машината – модел, хоризонтална или вертикална

7. Тягово усилие на машината – Pmax

8. Максимален ход на машината – Lmax

9. Начин на захващане на протяжката към машината

10. Дължина до първия зъб на протяжката – l

11. Вид на охлаждащата течност при протегляне

Обща дължина до 1450 мм

Дължина на режещата част до 1000 мм

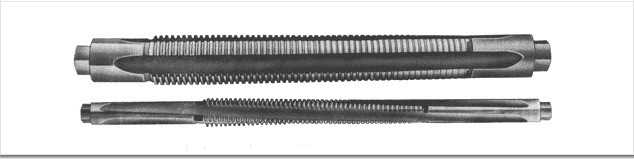

Необходими данни:

1. Материал

2. Дължина на нарязваната част на гайката – Lr

3. Обща дължина на гайката – Lro

4. Среден диаметър на гайката с отчитане на допуска – d ср.

5. Външен диаметър на гайката с отчитане на допуска – d

6. Вътрешен диаметър на гайката с отчитане на допуска – d1

7. Стъпка на резбата – S

8. Ъгъл на профила на резбата

9. Посока на изкачване на винтовата линия и клас на точност на резбата

10. Необходимите стандарти за резбата на гайката

11. Марката на резбопрошивъчната машина

12. Вид на резбата / метрична, трапецовидна или тръбна /

Резба: метрична, трапецовидна, тръбна

Обща дължина до 650 мм

Външен диаметър до 100 мм
